MySQL #001 初級入門

1. 只談MySQL (第21天) MySQL的圖形化管理介程式 文⊙ simon581923

2. MySQL Workbench的使用教程（初級入門版）

=======================================================================



資料來源: 善用圖形化介面，輕鬆管理MySQL   文⊙胡仁禮



我們可以利用MySQL Workbench的Data Modeling工具來繪製ER Model，而不需再使用另一套軟體，如此可以簡化相關圖形的繪製流程。

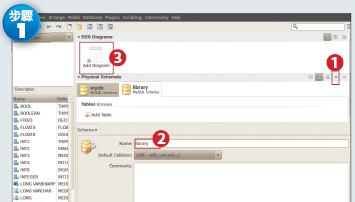

1. 要繪製ER Model，首先在主頁面中，開啟Create New EER Model，進入到Model視窗後，點擊+鈕1新增一個資料庫並輸入資料庫的名稱2，接下來選擇字元編碼方式，然後點選Add Diagram開啟EER Diagram視窗3。

2.切換到EER Diagram視窗後，點選左方圖形工具列中的Place a New Table鈕1，接著選擇剛才建立的資料庫及資料庫引擎2（如要編輯現有資料表，可以將左方欄位的資料表直接拖曳至右方編輯區中）。

3. 在次窗的右方空白處，以滑鼠點選任何一處以新增一個資料表，接著開啟資料表編輯欄位－－在Columns的頁面中，PK是Primary Key的縮寫，表示主鍵，NN表示Not Null、AI表示Autoincrement。然後，再依序建立其他資料表來完成ER Model。
